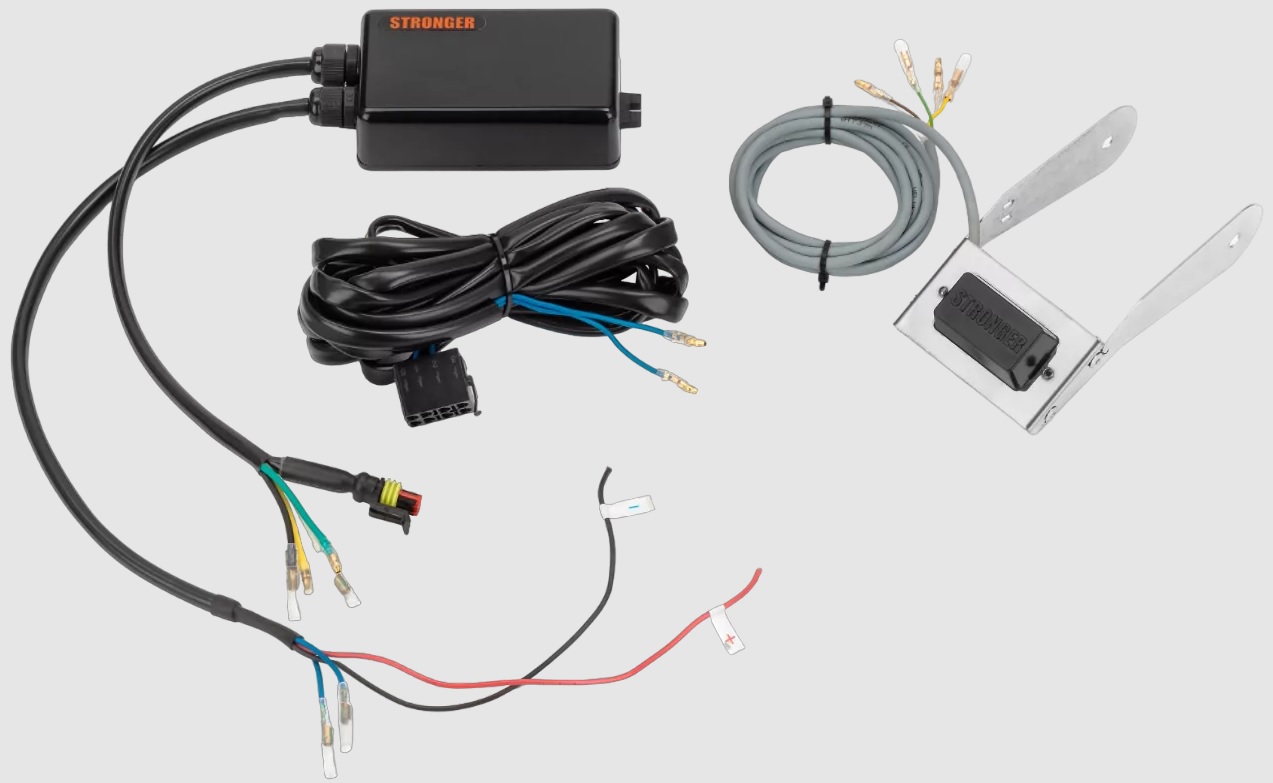

Автоматический блок регулировки угла горизонта для регулятора PRO

:

Блок автоматической регулировки угла горизонта для регулятора эхолота PRO. Это инновационное устройство, которое на данный момент не имеет аналогов в мире! Данное устройство способно удерживать ваш датчик эхолота в параллельном состоянии относительно угла горизонта.

Для использования устройства на консоле вашей лодки будет находиться всего одна кнопка. Соответственно при включении этой кнопки, датчик будет автоматически опускаться в рабочее положение. Будет происходить режим автоматической настройки устройства. Далее в автоматическом режиме регулятор будет подстраивать ваш датчик эхолота для передачи наиболее четкой информации. После завершения работы устройством. Вы нажимаете на кнопку вверх. Регулятор автоматически поднимется в стояночное положение. И ваш датчик эхолота расположится параллельно корме лодки над водой.

Для чего это необходимо:
Физические процессы, которые возникают в работе эхолота и его датчика (трансдьюсера) следующие. Эхолот через датчик посылает сигналы в сторону дна водоема. Эти сигналы посылаются с определенной периодичностью. Следовательно, важно направить сигнал таким образом, чтобы он максимально четко отражался от дна водоема и возвращался обратно в сторону датчика эхолота для его приема. Если сигнал будет послан не под правильным углом, то и возврат сигнала будет происходить по сути отраженный. То есть информация будет не четкой, и на экране эхолота мы увидим странно наклоненные дуги рыб. Мы увидим помехи в середине экрана, также дно водоема будет не информативным. И все это связано именно с физическими процессами!

Поставленные задачи:
Задача автоматического регулятора состоит в том, чтобы контролировать угол направленного сигнала из датчика. Благодаря системе с использованием гироскопического датчика эта проблема решена. Теперь ваш датчик будет всегда находиться строго параллельно углу горизонта. Тем самым показания вашего эхолота будут приближены к идеальным. Многие символы рыб вы увидите с другой стороны. Они будут отображать изгиб спины рыб, и в дальнейшем вы сможете сами понимать, какая именно рыба находится на дне водоема, или в толще воды. Еще немало важный момент. Не всегда при выходе на воду наблюдается штиль. Соответственно лодка перекатывается каждый раз с волны на волну и на экране эхолота возникают аналогичные волны. В нашем случае, конечно, мы не можем эти волны убрать полностью, так как электрический актуатор регулятора не в состоянии отработать весь диапазон изменения уровня и скорости. Но однозначно ваши показания эхолота станут более стабильными.

Описание и демонстрация работы на воде регулятора положения датчика эхолота STRONGER RL 200 PRO с автоматическим блоком управления. .

Видео c крупнейшей международной выставки аксессуаров для лодок METSTRADE’s 2023 (Амстердам): Демонстрация работы регулятора положения датчика эхолота PRO с автоматическим блоком управления регулятора PRO. .

Подключение автоматического блока управления регулировки угла горизонта для регулятора PRO. .

:
